实验室通风工程是实验室建设中至关重要的一部分,它直接关系到实验室的环境质量、实验人员的健康安全以及实验结果的准确性。一个良好的实验室通风工程设计能够有效地排除实验过程中产生的有害气体、蒸汽、粉尘等污染物,保持实验室空气的清新和洁净。下面详细介绍实验室通风工程的设计方法。
一、确定通风需求
了解实验室的功能和使用情况
不同类型的实验室,其通风需求也会有所不同。例如,化学实验室可能会产生各种有毒有害的化学气体,而生物实验室则可能会产生微生物气溶胶等污染物。因此,在设计通风工程之前,需要充分了解实验室的功能和使用情况,确定可能产生的污染物种类和数量。
确定通风换气次数
通风换气次数是指单位时间内实验室空气的更换次数。根据实验室的类型和使用情况,确定合适的通风换气次数。一般来说,化学实验室的通风换气次数应不低于 6 次 / 小时,生物实验室的通风换气次数应不低于 10 次 / 小时。
考虑实验室的特殊要求
有些实验室可能会有特殊的通风要求,例如需要保持一定的温度、湿度或压力等。在设计通风工程时,需要充分考虑这些特殊要求,采取相应的措施来满足实验室的需求。
二、选择通风系统类型
局部通风系统
局部通风系统是指在实验室中特定的区域设置通风设备,将污染物直接排出室外。局部通风系统适用于产生污染物较少、面积较小的实验室区域,如实验台、通风柜等。局部通风系统的优点是通风效果好、能耗低,缺点是不能对整个实验室进行通风。
全面通风系统
全面通风系统是指在整个实验室中设置通风设备,将室内空气全部排出室外,同时引入新鲜空气。全面通风系统适用于产生污染物较多、面积较大的实验室。全面通风系统的优点是能够对整个实验室进行通风,缺点是通风效果相对较差、能耗较高。
混合通风系统
混合通风系统是局部通风系统和全面通风系统的结合,它在实验室中特定的区域设置局部通风设备,同时在整个实验室中设置全面通风设备。混合通风系统能够充分发挥局部通风系统和全面通风系统的优点,适用于各种类型的实验室。
三、设计通风管道系统
确定通风管道的布局
通风管道的布局应根据实验室的结构和通风需求进行设计。一般来说,通风管道应尽量避免穿越重要的实验室区域和设备,同时应保证通风管道的长度短、弯头少,以减少通风阻力。
选择通风管道的材料
通风管道的材料应根据实验室的使用情况和通风要求进行选择。一般来说,通风管道可以采用镀锌钢板、不锈钢板、玻璃钢等材料。镀锌钢板通风管道具有价格便宜、强度高等优点,适用于一般的实验室通风系统;不锈钢板通风管道具有耐腐蚀、耐高温等优点,适用于特殊要求的实验室通风系统;玻璃钢通风管道具有重量轻、耐腐蚀等优点,适用于一些对通风管道重量有要求的实验室通风系统。
确定通风管道的尺寸
通风管道的尺寸应根据通风量和通风速度进行确定。一般来说,通风管道的截面积应不小于通风量除以通风速度。通风速度应根据通风管道的材料、长度、弯头数量等因素进行确定,一般不应超过 10m/s。
四、选择通风设备

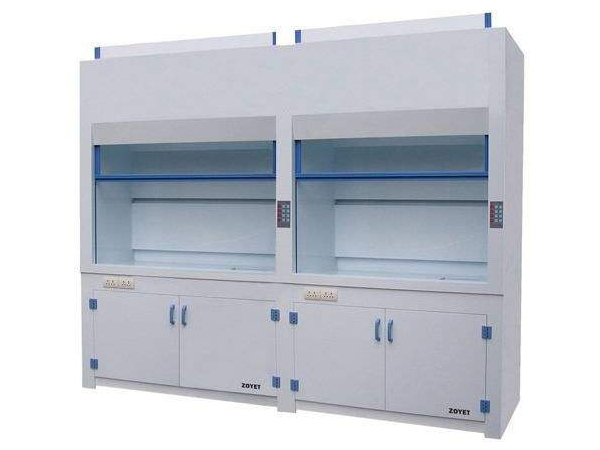

通风柜
通风柜是实验室中重要的通风设备之一,它能够有效地排除实验过程中产生的有害气体、蒸汽、粉尘等污染物。通风柜的类型和规格应根据实验室的使用情况和通风需求进行选择。一般来说,通风柜可以分为全钢通风柜、PP 通风柜、不锈钢通风柜等类型,通风柜的规格可以根据实验室的空间大小和通风需求进行定制。
风机
风机是实验室通风系统的核心设备之一,它能够提供足够的通风动力,将室内空气排出室外,同时引入新鲜空气。风机的类型和规格应根据通风量、通风阻力、噪声要求等因素进行选择。一般来说,风机可以分为离心风机、轴流风机、混流风机等类型,风机的规格可以根据通风量和通风阻力进行计算确定。
空气过滤器
空气过滤器是实验室通风系统中的重要组成部分,它能够有效地过滤空气中的污染物,保证引入实验室的新鲜空气的质量。空气过滤器的类型和规格应根据实验室的使用情况和通风要求进行选择。一般来说,空气过滤器可以分为初效过滤器、中效过滤器、高效过滤器等类型,空气过滤器的规格可以根据通风量和过滤效率进行计算确定。
五、控制系统设计
通风柜控制系统
通风柜控制系统应能够实现通风柜的自动启停、风速调节、门位控制等功能。通风柜控制系统可以采用传感器、控制器、执行器等组成的自动化控制系统,也可以采用手动控制方式。
风机控制系统
风机控制系统应能够实现风机的自动启停、转速调节、故障报警等功能。风机控制系统可以采用变频器、控制器、传感器等组成的自动化控制系统,也可以采用手动控制方式。
空气质量监测系统
空气质量监测系统应能够实时监测实验室的空气质量,当空气质量超过设定的标准时,自动启动通风设备进行通风换气。空气质量监测系统可以采用传感器、控制器、显示器等组成的自动化监测系统。
六、安装调试和维护保养
安装调试
实验室通风工程的安装调试应由专业的安装公司进行,确保通风系统的安装质量和性能符合设计要求。在安装调试过程中,应注意通风管道的连接密封、通风设备的安装牢固、控制系统的调试准确等问题。
维护保养
实验室通风工程的维护保养应由专人负责,定期对通风系统进行检查、清洁、维护和保养。维护保养的内容包括通风管道的清洁、通风设备的维护、空气过滤器的更换、控制系统的检查等。定期的维护保养能够保证通风系统的性能稳定和使用寿命延长。
